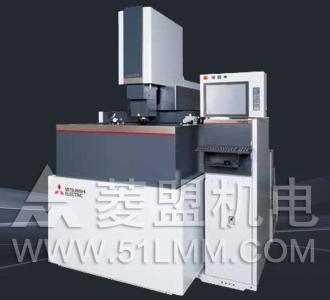

三菱高精度电火花成型加工机

EA-PS 系列

先进的加工控制及ADVANCE控制装置相融合 应对各种放电加工

实现高精度 / 高速 / 低消耗加工

加工精度

间隙加工精度保证达到±3μm（精度保证需满足本公司指定加工条件）

●标准搭载三菱独家技术「温控系统」

・热变量补偿+Z轴冷却机械构造抑制加工机热变化

・通过「监视器」实现环境温度变化可视化

●搭载三菱制造的NC机器+三菱独家伺服控制技术+高精度驱动部件

实现高精度的广行程间隙加工

高品质微细精加工功能(NP2回路)

●通过隔绝浮游容量成分，实现业界最小面精度Ra0.050μm

狭隙回路

●应对微小缩小量(单侧缩小量(0.015~0.030mm)加工

●在微小缩小量加工中，抑制电极消耗实现微小拐角R

生产性能

先进的加工控制

通过先进的加工控制实现高速加工

IDPM是指

・Intelligent Digital Power Master：融合了之前适应控制技术的最新适应控制

・Integrated Discharge Power Monitor：检测放电脉冲的「强度」抑制异常放电的适应控制

加工最适化控制：IDPM

使用石墨电极实现高速・低消耗加工

●通过IDPM降低石墨电极80%的消耗

LLTX(Lotus Leaf TeXture)镜面处理功能

●铜加工的钢材加工RSm较原来更大，脱模性提高

●保养周期延长从而延长模具寿命



操作性能・作业性能

操作简便的控制装置(ADVANCE控制装置)

符合人体工学的设计

●清晰的大画面(15英寸)

●使用触屏操作直观

●配备易操作的鼠标・键盘

编程(ESPERADVANCE)、加工条件检索(形状库)

●程序简单使用表格形式

●编辑符合加工形状的最佳加工条件及程序(形状库)

ESPERADVANCE　PRO

●ESPERADVANCE可使用变量

・在不打开程序前提下即可进行修改

・加强与NC程序的联动

●执行次数功能

・重复加工的程序变得简单易行

・1000区块以上的加工也可进行

●编辑程序无需切换画面

●通过括总程序可有效编辑生产KnowHow
